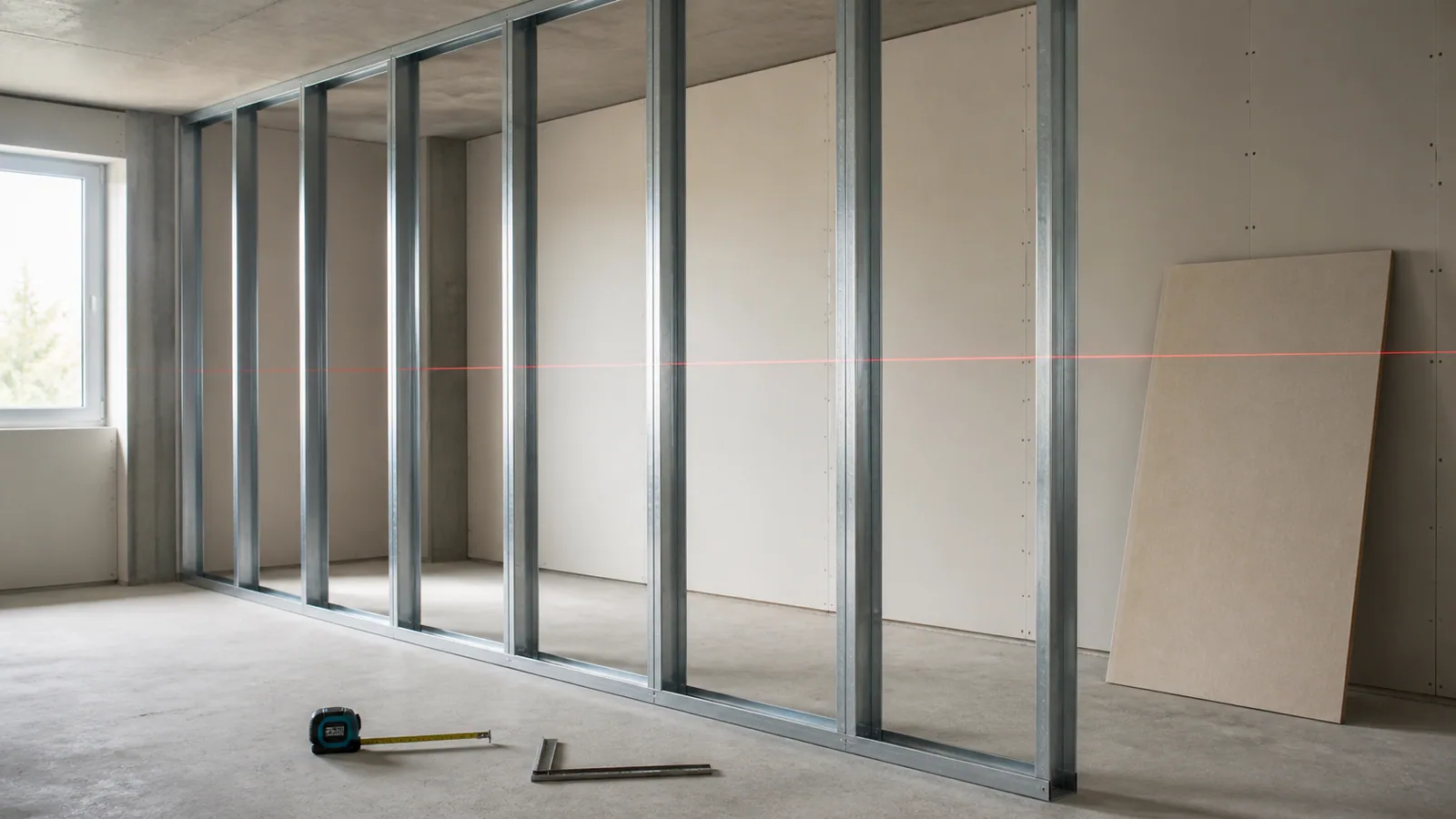

La separación y la altura admisible de los montantes no se eligen con una regla genérica. Dependen del sistema, perfil, placas, disposición y prestaciones exigidas. Las cargas suspendidas requieren además comprobar placa, fijación y soporte. Cuando la solución ya está validada, sí puedes convertirla en montantes, canales y barras comerciales.
Para conectar el recuento de perfiles con placas y aislamiento, consulta el caso práctico de un tabique PYL de 4 × 2,50 m, con compra por piezas completas y CSV.
Qué calcula y qué no
piezas con reserva = redondeo superior de [(montantes base + extras) × (1 + margen/100)]
piezas por barra = redondeo inferior de (longitud comercial ÷ altura)
barras de montante = redondeo superior de (piezas con reserva ÷ piezas por barra)
metros de canal = 2 × longitud del tabique × (1 + margen/100)
Montantes y canales se redondean a barras completas por separado. No deben sumarse como si fueran una misma pieza: su geometría y función son diferentes.
Ejemplo de cuantificación
En un tabique de 4 m y 2,50 m de alto, con modulación ya validada de 0,60 m, dos montantes extra, se necesitan 10 montantes. De cada barra de 3 m solo sale una pieza entera de 2,50 m: nueve barras no darían diez piezas aunque sus metros totales parezcan suficientes. Con 8 % de reserva se prevén 11 piezas, es decir, 11 barras de montante y 3 de canal: 14 barras en total, compradas por tipos.
El modelo no empalma sobrantes para fabricar montantes. Si la barra es más corta que la altura, debes elegir otra longitud o resolver el detalle en el sistema antes de comprar. Para el corte real comprueba holguras y encuentros; la estimación usa la altura introducida sin descontarlos ni modelar el ancho de corte. El canal se estima por metros y requiere revisar los tramos.
Por qué aparece 400 o 600 mm en documentación de sistemas
Esas modulaciones se encuentran en soluciones concretas, pero no son una autorización universal. La hoja W11.es de Knauf muestra configuraciones con modulación de 400 o 600 mm, mientras que el manual de Placo relaciona la altura máxima con el perfil, su inercia, la modulación, la disposición de los montantes y la composición de placas. La elección aplicable debe salir de la documentación vigente del conjunto instalado o del diseño técnico.
Cargas PYL: dos comprobaciones diferentes
| Qué quieres comprobar | Datos que intervienen | Qué hacer |
|---|---|---|
| Altura y comportamiento del tabique | Perfil e inercia, modulación, disposición, placas y altura. | Consultar la tabla de la solución completa. |
| Mueble u otra carga suspendida | Peso, excentricidad, placa, fijación, posición y soporte. | Usar la fijación o refuerzo autorizado por el fabricante. |
| Cantidad de perfilería | Longitud, altura, separación ya validada, huecos y barras. | Introducir esos datos en la calculadora de MideObra. |
La calculadora resuelve únicamente la tercera fila. No convierte un recuento de perfiles en una verificación estructural ni decide qué anclaje puede sostener una carga.
Extras que debes contar aparte
| Encuentro | Posible necesidad | Qué validar |
|---|---|---|
| Puerta | Jambas, dintel y refuerzos. | Sistema de hueco, peso y uso de la hoja. |
| Esquina o cruce | Montantes adicionales. | Continuidad de placas y forma del encuentro. |
| Carga suspendida | Refuerzo específico. | Peso, posición y fijación autorizada. |
| Cambio de altura | Modulación o perfil diferente. | Tabla de altura y prestaciones del sistema. |
Secuencia de comprobación
- Define prestaciones, placas, capas, aislamiento, altura y cargas.
- Selecciona una solución documentada y toma de ella perfil y modulación.
- Dibuja huecos, encuentros y refuerzos.
- Calcula canales y montantes como materiales distintos.
- Comprueba barras comerciales, cortes y logística antes de comprar.
Fuentes técnicas consultadas
- Knauf W11.es: tabiques con estructura metálica, hoja de sistema con configuraciones, modulación, alturas, instalación y consumos.
- Manual del instalador Placo, con los factores que condicionan la altura máxima y tablas de sistemas Placo.
- Documentación PYL de ATEDY, referencia sectorial que remite a la norma UNE 102043 para diseño y montaje de entramados autoportantes.
